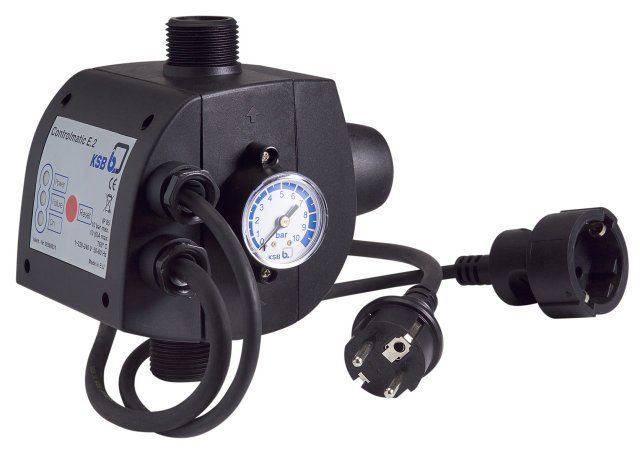

Dispositif de commande KSB Controlmatic E.2

Applications principales
Mise en marche et arrêt en fonction de la pression et surveillance de petites pompes dans le domaine de l'adduction d'eau

Liquides véhiculés
Eau potable, eau sanitaire, eau de pluie, eau incendie, eau de refroidissement n’attaquant ni chimiquement ni mécaniquement les matériaux de l’appareil.

 Mode de fonctionnement

Le controlmatic E.2 commande la mise en marche et l’arrêt de la pompe à l’ouverture et à la fermeture du robinet.

• 1er temps : Le robinet est fermé, la pompe est arrêtée. Le voyant vert “sous tension” du Controlmatic E.2 est allumé.
• 2ème temps : A l’ouverture du robinet, la pression de l’eau baisse dans le système. La pompe se met en marche.
• 3ème temps : La pompe débite, le voyant “jaune” s’allume.
• 4ème temps : A la fermeture du robinet, lorsqu’il n’y a plus de débit, la pompe s’arrête après 10 secondes.

Protection contre le manque d’eau
Protection de la pompe contre la marche à sec : par l’analyse simultanée du débit et de la pression. En cas de manque d’eau le Contromatic E.2 arrête la pompe, le voyant défaut “rouge” s’allume.

Caractéristiques de service

• Débit Q jusqu’à 10 m3/h, 2,77 l/s
• Pression maxi 10 bar 1)
• Pression d’enclenchement 1,5 bar
• Débit mini. 0,1 m3/h
• Température de l’eau 0 jusqu’à +60 °C
• Température ambiante maxi. +60 °C
• Ampèrage maxi. 10 A
• Monophasé uniquement 1) Controlmatic E.2 doit être protégé contre toute surpression supérieure à la pression de service.

Avantages

• Mise en marche et arrêt de la pompe automatique.

• Protection contre le manque d’eau par arrêt du moteur.

• Assure une pression constante pour un débit donné.

• Très simple à installer.

• Aucun entretien.

• Câble et prise femelle pour le branchement de la pompe.

• Câble et prise mâle pour branchement au secteur.
• Homologations ACS(Attestation de conformité Sanitaire), selon l’arrêté du 29 mai 1997).
